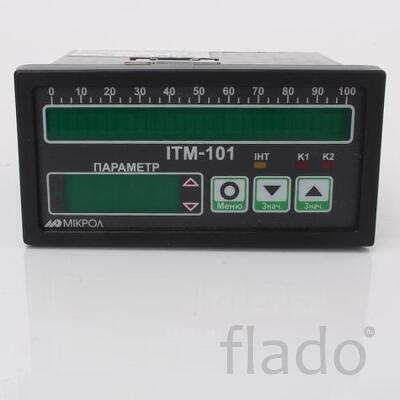

Одноканальный микропроцессорный индикатор ИТМ-101 предназначен для измерения одного контролируемого входного физического параметра (температура, давление, расход, уровень и т. п.), обработки и отображения его текущего значения на встроенном четырехразрядном цифровом дисплее.
Техническая характеристика
Параметры
Значение
Аналоговый входной сигнал
Количество аналоговых входов
1
Диапазон изменения входного сигнала:
Унифицированные
0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм)
Напряжения
0-50мВ, 0-200 мВ, 0-1 В
От термопреобразователей сопротивления
ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23, pt500, pt1000
От термопреобразователи сопротивлений NTC
1 кОм, от -50 °С до +150°С
3 кОм, от -40 °С до +150°С
5 кОм, от -30 °С до +150°С
10 кОм, от -20 °С до +150°С
От термопар
ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР-1 (A-1), ТЖК(J), ТХКн(E)
Период измерения, не более
0,1 сек
Основная приведенная погрешность преобразования
± 0,2%(± 2,0% для NTC)
Аналоговый выходной сигнал
Количество аналоговых выходов
1 (при условии заказа)
Тип выходного аналогового сигнала
0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), по отдельному заказу — 0-10В (Rн>=2кОм)
Цифровая индикация
Точность индикации
±0,01%
Количество разрядов цифрового индикатора
4
Высота цифр светодиодных индикаторов
20 мм
Дискретные выходные сигналы
Количество дискретных выходов
1 (при условии заказа)
Типы выходов:
Транзистор ОК
до 40В, 100мА
Механическое реле (переключаемый контакт)
до 220В, 8А переменного тока при резистивной нагрузке
до 220В, 3А переменного тока при индуктивной нагрузке (cos=0,4)
от 5В, 10″мА до 30В, 5А постоянного тока при резистивной нагрузке
Последовательный интерфейс RS-485
Тип канала
Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени)
Количество приемопередатчиков
32 приемопередатчика на одном сегменте
Максимальная длина линии в пределах одного сегмента сети
1200 метров
Количество активных передатчиков
1 (только один передатчик активный)
Максимальное количество узлов в сети
250 с учетом магистральных усилителей
Вид кабеля
витая пара, экранированная витая пара
Гальваническая развязка
интерфейс гальванически изолирован от других входов-выходов и
остальных цепей (напряжение гальванической развязки не менее 500 В)
Протокол связи
Modbus режим RTU (Remote Terminal Unit)
Электрические данные
Напряжение питания переменного тока
100 .. 242 В, 50 Гц
Потребляемая мощность от сети переменного тока, не более:
4 ВА
Тип корпуса
щитовой, IP30
Габаритные размеры (ВхШхГ)
48х96х106 мм
Масса блока
0,25 кг
Функциональные возможности
Внутренняя программная память индикатора ИТМ-101 содержит большое количество стандартных функций нео
